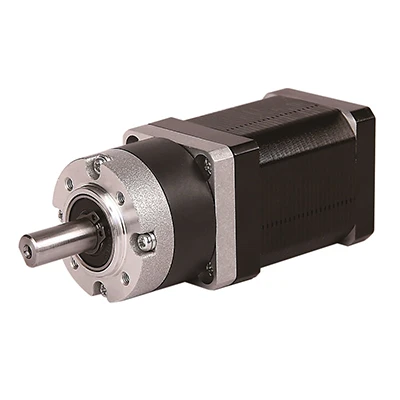

מנוע צעדים עם הילוך NEMA17
למנוע הצעדים NEMA17 יש גודל מסגרת של 42 מ"מ על 42 מ"מ ומורכב מתיבת הילוכים פלנטרית חסכונית עם מנוע צעדים NEMA17. זמין ב-7 דגמים סטנדרטיים, המומנט הגבוה ביותר שהם יכולים להשיג הוא 6.9kg.cm/95.8 oz-in. עם טווח יחס הפחתה בין 3:1 ל-225:1, טווח מהירויות הפלט שלהם הוא בין 13 סל"ד ל-1000 סל"ד. יחסי ההילוכים השונים מאפשרים למנוע לייצר מומנט גבוה יותר ולפעול במהירויות נמוכות יותר, מה שהופך אותו למתאים במיוחד ליישומים הדורשים שליטה עדינה וכוח משמעותי.
- משלוח מהיר
- בקרת איכות
התאמה אישית זמינה
הצגת המוצר
מימד (יחידה=מ"מ)
פרמטר תיבת הילוכים
| שלב | שלב אחד | שני שלבים | שלושה שלבים | ||||||||||||
| יחס הפחתה | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 25 | 28 | 45 | 50 | 100 | 125 | 180 | 225 |
| עומס מדורג (Nm) | 3.5 | 10 | 15 | ||||||||||||
| מהירות קלט נומינלית (סל"ד) | 3000 | ||||||||||||||
| תגובה נגדית (דרגה) | 0.8 מעלות מקסימום | 1.6 מעלות מקסימום | 2.4 מעלות מקסימום | ||||||||||||
| אורך L1 | 41 | 48.5 | 58 | ||||||||||||
מפרט טכני
| מספר דגם | קוֹטבִי | אורך מנוע | מתח מדורג | נוכחי/שלב | התנגדות/שלב | השראות/שלב | מקס החזקה מומנט | |
| דו קוטבי | מ"מ | V | A | Ω | mH | oz-in | ק"ג. ס"מ | |
| 42033H-0504C | 33 | 4.5 | 0.5 | 10.5 | 18 | 29.2 | 2.1 | |
| 42039H-1684C | 39 | 2.8 | 1.68 | 1.65 | 3.2 | 52.8 | 3.8 | |
| 42047H-1504C | 47 | 3.45 | 1.5 | 2.3 | 4.6 | 77.8 | 5.6 | |
| 42057H-1504C | 57 | 3.75 | 1.5 | 2.5 | 6.3 | 95.8 | 6.9 | |
| 42033H-0906C | חד קוטבי | 33 | 4 | 0.9 | 4.5 | 3.5 | 27.8 | 2 |
| 42039H-1206C | 39 | 4 | 1.2 | 3.3 | 3.2 | 42.1 | 3.1 | |
| 42047H-1206C | 47 | 4 | 1.2 | 3.3 | 2.8 | 50 | 3.6 | |
הערה: לקוחות צריכים לספק רק את המהירות והמומנט של המנוע שהושלם לבסוף, ואנו נבחר את המנוע ותיבת ההילוכים המתאימים ליישום שלך.
שאלות נפוצות
ש: מהם היתרונות של שימוש במנוע צעדים עם גיר?
ת: מנועי צעד עם גיר מציעים מומנט משופר, בקרת תנועה מדויקת ומהירות מופחתת, מה שהופך אותם לאידיאליים עבור יישומים הדורשים מומנט גבוה במהירויות נמוכות. הם משפרים את דיוק המיקום, במיוחד בשילוב עם מיקרו-צעד, ויכולים לפצות על תגובת הגב. מנועים עם הילוכים חסכוניים באנרגיה, מייצרים פחות חום ולעתים קרובות מפשטים עיצובים מכניים. הרבגוניות והחסכוניות שלהם הופכות אותם למתאימים למגוון רחב של יישומים, מרובוטיקה ועד למדפסות תלת מימד. בנוסף, הם דורשים תחזוקה מינימלית בשל המבנה החזק שלהם.
ש: האם יש שיקולי בטיחות בעת שימוש במנועי צעד עם גיר?
ת: כן, בטיחות חיונית בעת שימוש במנועי צעד עם גיר. ודא חיווט חשמלי תקין, שמר על חלקים נעים, בקרת טמפרטורות, יישם עצירות חירום, בצע תחזוקה שוטפת, פעל לפי מגבלות עומס, הגן מפני הפרעות, מפעילי הרכבת, התחשב בסביבה, ודבק בתקני בטיחות רלוונטיים כדי למנוע תאונות ולהבטיח תפעול בטוח.
ש: האם אוכל לבקר במפעל שלך לפני ביצוע ההזמנה?
ת: בטח. אתה מוזמן מאוד לבקר במפעל שלנו. אנא הודע לנו על תוכנית הביקור שלך לפני יציאתך מארצך, ואנו נסייע עם הנחיות, ובמידת האפשר, לארגן את האיסוף שלך בשעה היעודה. אנו מצפים לפגוש אותך באופן אישי ולהראות לך את המתקנים שלנו.
ש: מהו זמן האספקה של המוצרים שלך?
ת: באופן כללי, זמן הייצור של תיבות ההילוכים שלנו הוא כ-30-35 ימים (להזמנות דחופות, נוכל לזרז). זמן ההובלה תלוי בשיטת ההובלה בה בוחרים לקוחותינו.
